Blue Sea SafetyHub 100 Sigorta Bloğu - 7725-BSS

Fiyat : €158,00  + KDV
KDV Dahil : ₺10.665,76
TL Fiyat : ₺8.888,13(₺1.777,63 + KDV)
:
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz

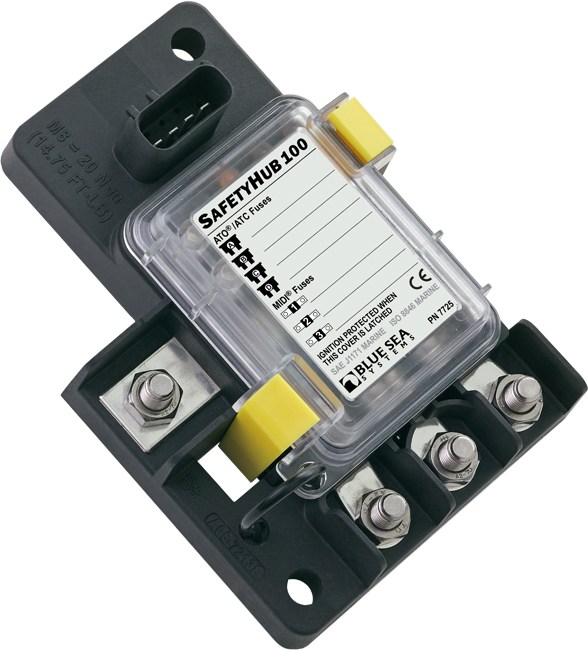

Blue Sea Systems SafetyHub 100 Sigorta Kutusu - 7725

Blue Sea Systems SafetyHub 100, 7 adede kadar sigortalı devreyi tek bir kompakt ünitede toplayan, ateşleme korumalı ve IP66 sızdırmaz sigorta kutusudur. Pano beslemesi, ırgat ve amfi gibi yüksek akımlı yükler için üç adet MIDI®/AMI® sigorta (30–200 A), sintine pompası, alarm ve saat hafızası gibi düşük akımlı yükler için dört adet ATO®/ATC® bıçak sigorta (1–20 A) yuvası bulunur.

Aküden veya akü şalterinden gelen tek bir kalın besleme kablosu için dağıtım noktası görevi görür ve teknedeki bağlantı sayısını azaltır. Düşük akımlı çıkışlar 12" kablolu, entegre römork tipi konnektör fişinden alınır; böylece açıkta kablo kalmadan güvenli ve su geçirmez bağlantı sağlanır. Ateşleme korumalı olduğundan benzinli teknelerde güvenle kullanılır ve USCG ile ABYC gereksinimlerini karşılar. Sigortalar ayrı satılır.

Öne Çıkan Özellikler

  • Tek ünitede 7 devre
  • 3× MIDI®/AMI® sigorta, 30–200 A
  • 4× ATO®/ATC® sigorta, 1–20 A
  • Entegre su geçirmez konnektör fişi
  • IP66 sızdırmaz kapak
  • Ateşleme korumalı, benzinli teknelere uygun
  • Üzerine yazılabilir devre etiketi

Uygulama Alanları

  • Aküden veya akü şalterinden ana DC dağıtım
  • Pano beslemesi, ırgat ve amfiler
  • Sintine pompası, alarm ve saat hafızası
  • Makine dairesi ve açık alanlar

Paket İçeriği

  • Kapaklı SafetyHub 100 Sigorta Kutusu
  • 12" kablolu entegre konnektör fişi
  • Üzerine yazılabilir devre etiketi

Teknik Özellikler

Genel Değer
Parça No. 7725
Devre Sayısı 7 (3× MIDI®/AMI®, 4× ATO®/ATC®)
MIDI®/AMI® Sigorta Aralığı 30–200 A (devre başına maks. 170 A)
ATO®/ATC® Sigorta Aralığı 1–20 A (toplam maks. 50 A)
Maks. Voltaj 32 V DC
Maks. Toplam Akım 280 A (4/0 besleme kablosu ile)
Saplama Ölçüsü M8 (5/16")
Saplama Sıkma Torku 20,34 Nm (180 in-lb)
Koruma IP66, ateşleme korumalı
Standartlar SAE J1171, ISO 8846, CE
Ölçüler Yaklaşık 146 × 99 × 56 mm

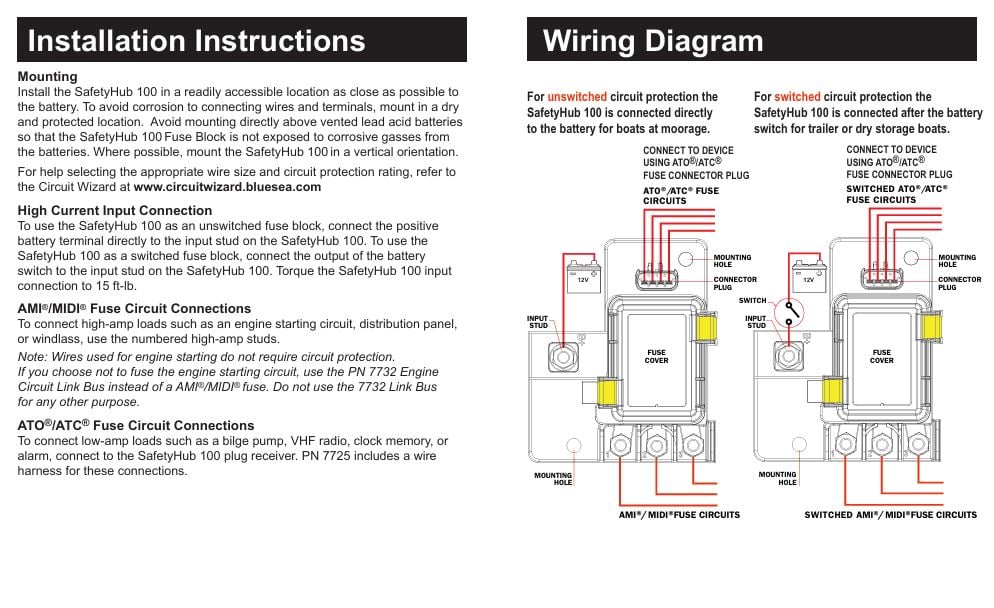

Montaj ve Bağlantı Şeması

Blue Sea Systems 7725 SafetyHub 100 montaj talimatı ve bağlantı şeması
  • Montaj: Aküye mümkün olduğunca yakın, kolay erişilebilir ve kuru bir yere, tercihen dikey olarak monte edin. Havalandırmalı kurşun-asit akülerin hemen üzerine monte etmeyin.
  • Şaltersiz kullanım: Sürekli enerjili kalması gereken devreler için (ör. bağlamada sintine pompası) akünün artı kutbunu doğrudan giriş saplamasına bağlayın.
  • Şalterli kullanım: Römorkta veya karada depolanan teknelerde akü şalterinin çıkışını giriş saplamasına bağlayın.
  • Giriş saplaması sıkma torku: 20,3 Nm (15 ft-lb).
  • AMI®/MIDI® devreleri: Marş devresi, dağıtım panosu veya ırgat gibi yüksek akımlı yükleri numaralı yüksek akım saplamalarına bağlayın.
  • ATO®/ATC® devreleri: Sintine pompası, VHF telsiz, saat hafızası veya alarm gibi düşük akımlı yükleri pakete dahil kablo demeti ve konnektör fişi üzerinden bağlayın.
  • Marş devresi: Marş devreleri sigorta gerektirmez; sigortasız bırakılacaksa AMI®/MIDI® sigorta yerine Blue Sea 7732 Engine Circuit Link Bus kullanın.

Uzman Desteği

Marin elektrik sistemi parçaları seçimi ile montajında uzman ekibimiz yardımcı olur. Sorularınız için bize ulaşmayı unutmayın.
